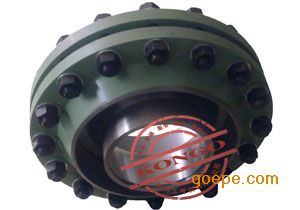

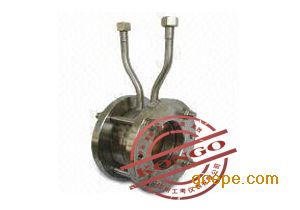

工考节流装置孔板流量计GFM65系列

GFM65系列节流装置是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
　　满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
　　智能节流装置（流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该仪表采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

特点
　　▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
　　▲孔板计算采用国际标准与加工
　　▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
　　▲标准型节流装置无须实流校准，即可投用。

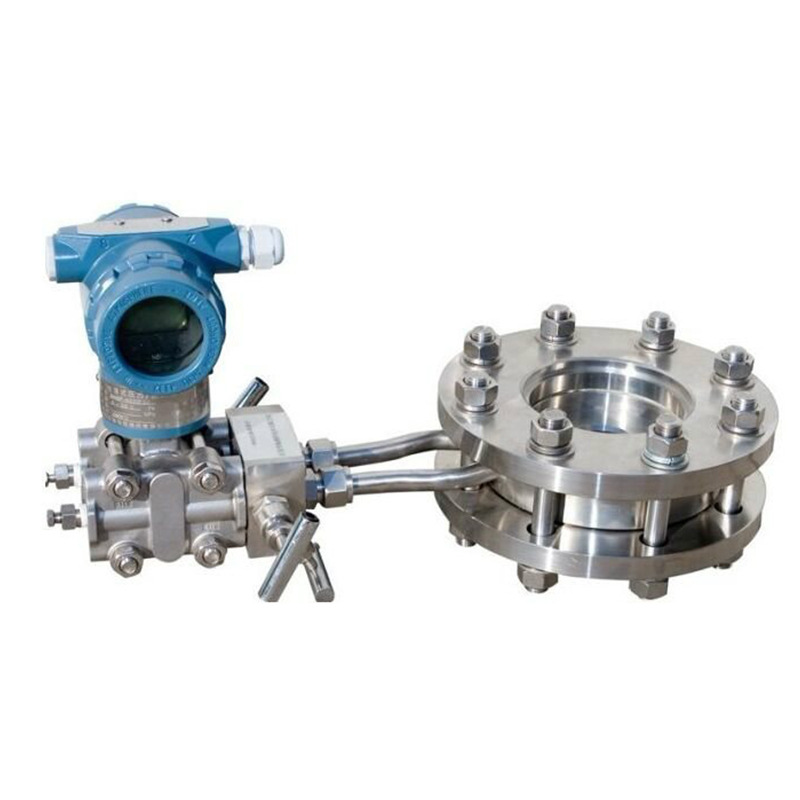

　　▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
　　智能型特点
　　▲采用进口单晶硅智能差压传感器
　　▲高精度，完善的自诊断功能
　　▲智能孔板流量计其量程可自编程调整。
　　▲可同时显示累计流量、瞬时流量、压力、温度。
　　▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
　　▲配有多种通讯接口
　　▲稳定性高
　　▲量程范围宽、大于10：1
　　智能型技术指标
　　▲高精度：±0.075%
　　▲高稳定性：优于0.1%FS/年
　　▲高静压：40MPa
　　▲连续工作5年不需调校
　　▲可忽略温度、静压影响
　　▲抗高过压

　　主要技术参数：
　　. 取压方式：角接（环室或单独钻孔）取压、法兰取压、D-D/2 取压
　　. 公称压力: ≤ 32MPa （≥ 20MPa 时用高压透镜孔板或焊接式）
　　. 公称通径：50 ～1000mm （标准孔板）
　　或＜50mm （整体孔板）＞1000mm （平孔板）
　　. 精确度（不确定度）：± 0.5% ～1.5%
　　. 适用范围：开孔直径d （mm ）：d ≥ 12.5( 标准孔板)
　　开孔直径比β：0.1 ≤β≤ 0.75
　　雷诺数范围ReD ：0.1 ≤ β ≤ 0.75
　　107 ≥ ReD ≥ 5000 且ReD ≥ 170 β 2 D ；D 以（mm ）表示。
